L'anatomie d'une lunette de visée

S'il s'agit de votre premier achat de lunette de visée, vous devez vous familiariser avec toutes les pièces de base d'une lunette de visée. Même si ce n’est pas votre premier achat, il n’est jamais inutile de rafraîchir votre anatomie si vous n’êtes pas familier avec un certain terme. Selon sa description la plus élémentaire, une lunette de visée pour fusil est un tube avec une lentille fixée à chaque extrémité du tube. Bien sûr, une lunette de visée pour carabine est plus complexe que cela, et il existe d’autres éléments permettant d’ajuster le grossissement et d’ajuster précisément la position du réticule. Nous avons mis au point une série de gros plans utilisant plusieurs de nos marques de lunettes de visée populaires afin que vous puissiez avoir une meilleure idée du nom de chaque partie de la portée de la carabine.

Passons du premier point de contact de votre œil, la lentille oculaire, à l’autre extrémité de la lunette de visée, l’objectif, qui regarde votre cible.

Les parties d'une lunette de visée

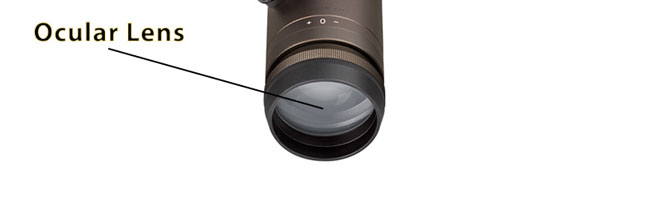

Lentille oculaire

La lentille oculaire est le morceau de verre qui fait face au tireur alors qu'il vise. La lentille oculaire est généralement plus petite que la lentille d'objectif et elle concentre la lumière recueillie par l'autre extrémité de la lunette de visée du fusil, la lentille d'objectif, dans l'œil du spectateur. La lentille oculaire peut être recouverte de plusieurs finitions différentes pour repousser l'eau et favoriser la transmission de la lumière, mais gardez à l'esprit que certains scopes d'entrée de gamme peuvent ne pas recouvrir cette lentille.

Lentille oculaire

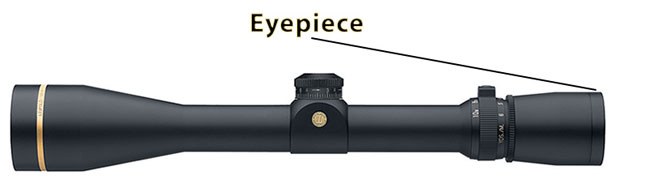

Oculaire

L'oculaire est la partie de la lunette de visée qui maintient la lentille oculaire en place. En outre, de nombreux modèles de lunettes de visée comportent des molettes sur l'oculaire qui vous permettent d'ajuster la mise au point du réticule pour fournir le niveau de clarté le plus élevé possible lorsque vous visionnez votre cible.

Oculaire

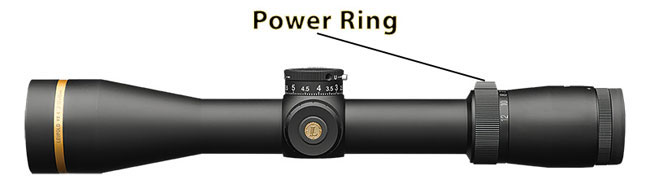

Bague de puissance

Certaines lunettes de visée vous permettent d’ajuster le grossissement de la lunette, grâce à la bague de puissance. En appuyant sur la bague de puissance de haut en bas, l’opérateur peut effectuer un zoom avant ou arrière sur leur cible. Le niveau de grossissement minimum et maximum dépend des spécifications de la portée. Vous verrez que ce dernier est décrit comme le premier numéro dans les spécifications d’une étendue. Par exemple, le diagramme ci-dessous présente un grossissement de 2 à 12 fois. Cela signifie que lorsque bague de puissance est réglé sur le grossissement le plus faible, les objets apparaissent 2 «x» ou fois plus proches de l'œil humain. Si vous augmentez l’agrandissement de la bague de puissance, les objets apparaîtront 12 fois plus proches de ce que l’œil humain voit. Vous pouvez également composer un numéro de bague de puissance quelque part au milieu de la plage de grossissement pour préserver le champ de vision lorsque vous visez. Notez que les oscilloscopes à grossissement fixe, ou ceux qui n’ont qu’un agrandissement défini qui ne peut pas être ajusté, n’auront pas de bague de puissance.

Bague de puissance

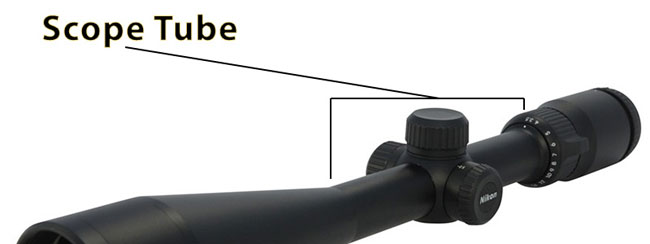

Tube de visée

Le tube de visée relie l'objectif et la lentille oculaire. Il s'agit généralement d'un solide morceau de métal. L'aspect important à noter concernant les tubes de visée est qu'ils existent en deux tailles différentes: 30 mm et un pouce. Le tube de la lunette de visée est l'endroit où sont fixés les anneaux ou les bases de la lunette de visée, puis ces articles sont attachés à l'arme à feu de sorte que la lunette de visée reste en place. N'oubliez jamais que les tubes de visée de 30 mm ne peuvent être utilisés qu'avec des anneaux de 30 mm et que les tubes de visée d'un pouce ne peuvent être utilisés qu'avec des anneaux de un pouce. Si vous ne faites pas attention à ce détail, vous risquez d’endommager le champ d’application.

Tube de visée

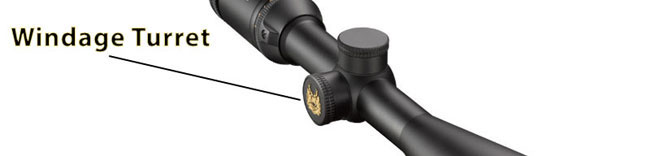

Tourelle Windage

La tourelle à enroulement vous permet de régler l’alignement horizontal de votre réticule et se trouve sur le côté droit de la lunette. Cela se fait par petits incréments ou «clics». Certains oscilloscopes vous permettent d’ajuster la tourelle à la main, tandis que d’autres nécessitent l’utilisation d’une petite pièce de monnaie ou d’un tournevis. En règle générale, les ajustements de vent et d'élévation sont mesurés en mesures MOA (minutes d'angle) ou MRAD (milliradian). Certaines entreprises vous permettront de choisir le niveau d’ajustement que vous voulez que le clic représente pour une tourelle. Par exemple, permet au tireur de choisir des boutons de moletage fins ou de parcours dans le cadre de ses nouveaux packages tourelle. Les tourelles plus fines auront des incréments plus petits entre les clics, tandis que les gros boutons se régleront à des fréquences plus grandes que les tourelles plus fines.

Tourelle Windage

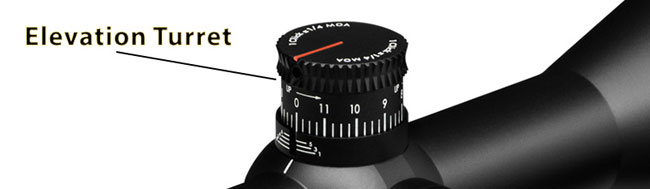

Tourelle d'altitude

Semblable à la tourelle à enroulement, la tourelle d’élévation repose sur le corps de la lunette de visée et permet un réglage vertical de votre réticule. En règle générale, les tourelles d’élévation et d’élévation d’une portée donnée fonctionnent par incréments identiques.

Tourelle d'altitude

Correction d'erreur de parallaxe

Certaines lunettes de visée ont une troisième tourelle qui permet de corriger les erreurs de parallaxe. Elle est placée du côté gauche en regard de la tourelle sinueuse. Ce n’est pas toujours le cas sur les lunettes de visée car le réglage de la parallaxe ne devient un problème que lorsque vous photographiez de très longues distances. En règle générale, la plupart des lunettes de visée pour fusils sont remises à zéro à 100 mètres (fusils de chasse pour fusils de chasse à 50 mètres), mais si vous définissez le niveau d'agrandissement de certaines lunettes de visée, cela crée ce que l'on appelle une erreur de parallaxe. Lorsque vous déplacez votre œil d'un côté à l'autre tout en regardant à travers la lunette de visée, la position du réticule semble changer. Vous saurez que la parallaxe est corrigée lorsque votre cible apparaît nette et que le réticule ne bouge pas lorsque la position de vos yeux change. L’erreur de parallaxe est un concept complexe et si vous prévoyez de composer un rapport d’agrandissement supérieur à 10x, vous devez alors effectuer davantage de recherches sur les causes de l’erreur et la manière de la corriger.

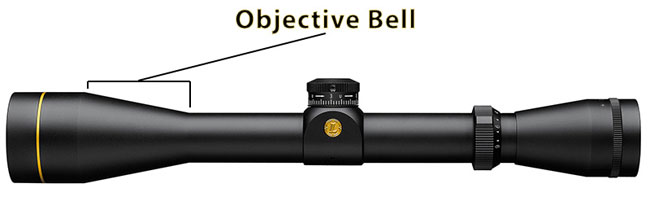

Objectif Bell

La cloche d'objectif est la partie de la lunette de visée qui augmente progressivement du tube de lunette de visée d'un pouce ou de 30 mm à la taille de l'objectif. La cloche d'objectif est également le matériel qui maintient l'objectif en place. Les lunettes à fusil équipées d’objectifs extra larges (50 mm +) peuvent comporter des rainures dans la cloche d’objectif / objectif, de sorte que la lunette se rapproche du fusil tout en offrant une capacité de captation de lumière supplémentaire aux objectifs plus grands.

Objectif Bell

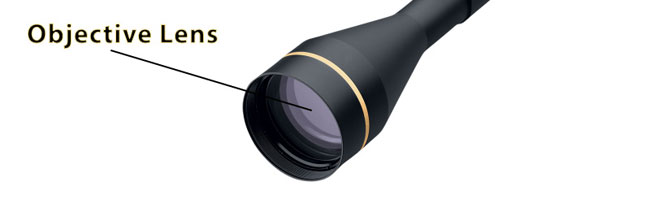

Objectif

L'objectif est l'objectif orienté vers l'avant qui est chargé de recueillir la lumière autour de la cible vers le bas. Les objectifs sont généralement plus grands que les objectifs oculaires et leur diamètre est mesuré en millimètres. Vous pouvez voir la taille de la lentille d'objectif indiquée dans les spécifications de chaque lunette de visée. Il vient après le «x» qui mesure le pouvoir de grossissement, et parfois les spécifications de la lunette de visée incluent le «mm» alors que d’autres fois, les gens raccourciront la description en omettant le «mm». Par exemple, la lunette indiquée ci-dessous a un diamètre de 50 mm. objectif, mais vous pouvez également voir cette portée décrite comme «3,5-10 × 50». En règle générale, les objectifs peuvent être aussi petits que 20 mm et aussi grands que 50 à 60 mm. Les objectifs plus grands sont capables de capter plus de lumière et offrent donc une image plus lumineuse à l'utilisateur. Toutefois, les objectifs plus grands augmenteront également le poids de la lunette et réduiront la manipulation du combo fusil / lunette sur le terrain. La situation dans laquelle les très grands objectifs brillent vraiment est celle de la prise de vue longue distance, mais si vous ne prévoyez pas de photographier à plus de 100 à 200 mètres, un objectif de 50 mm peut parfois être excessif. Des lunettes de visée pour fusils de qualité recouvriront toujours l'objectif de plusieurs finitions différentes afin d'accroître la transmission de la lumière et de repousser / perler l'eau.

Objectif
