Réticules Mil-Point vs MOA

Je déteste continuer à remonter au bon vieux temps mais c'est vrai. La nourriture avait meilleur goût, les gens avaient des manières et ne s’habillaient pas comme des clochards (même les clochards réels) et tout coût nickel. Les lunettes de visée pour fusils étaient également beaucoup plus simples avec un grossissement fixe et un réticule lisse, et chaque coup était garanti d'atteindre le point mort. Les oscilloscopes modernes, d’autre part, sont des affaires ridiculement compliquées qui viennent avec un manuel d’astrophysique imprimé en caractères microscopiques.

Cependant, nous devons embrasser le monde moderne et ces nouvelles lunette de visée à fusil offrent des fonctionnalités qui peuvent rendre le tir à longue distance beaucoup plus facile et plus précis. Pour commencer, il faut comprendre la différence entre les réticules et les ajustements MOA (minute d'angle) et Mil-point.

MOA Expliqué

La minute d'angle (MOA) fait référence aux degrés dans un cercle (360 en cas d'oubli) et chaque degré a 60 minutes. Au fur et à mesure que vous vous éloignez du point d'origine, l'angle devient plus grand. Pensez-y comme à une part de tarte, à mesure que vous vous rapprochez de la croûte du centre, la part devient plus large. À 100 mètres, un MOA mesure 1,047 pouces. C’est un tas de mathématiques qui explique tout cela, mais je n’ai pas besoin de savoir comment les saucisses sont préparées pour savourer un bon petit déjeuner, car il y aura beaucoup de mathématiques plus loin.

Les tourelles de votre viseur que vous utilisez pour viser votre fusil sont presque toujours mesurées en quart de MOA de sorte qu'un clic de rotation déplace le réticule d'environ 0,25 pouce à droite ou à gauche, de haut en bas à 100 mètres. Si vous tirez sur une cible éloignée de 200 mètres, un clic déplace le réticule de 0,5 pouces et si vous tirez sur une cible à 50 mètres, un clic le déplace de 0,125 pouce (ou un huitième). Vous obtenez l'image; math.

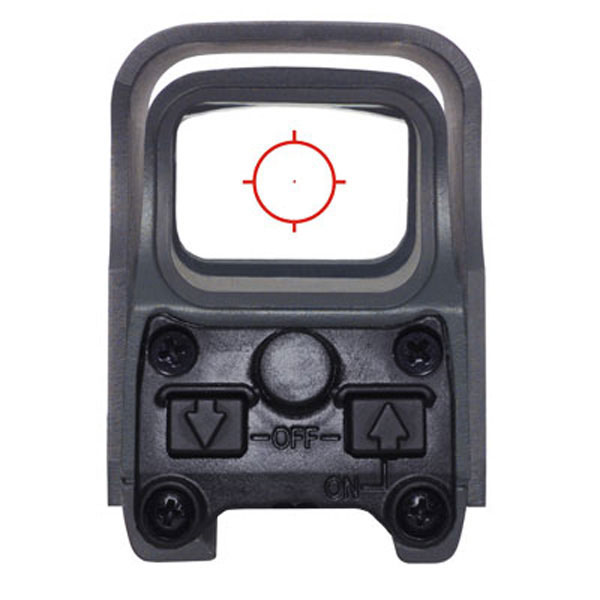

Certaines optiques à points rouges ou holographiques vous indiqueront la taille de leur point dans le MOA. Le viseur d'arme holographique EOTECH 512 a un point MOA dans un cercle de 68 MOA. Cela pourrait également être utilisé pour l'estimation de la plage. Par exemple, un homme de 5 pieds 8 pouces se placerait bord à bord du cercle à 100 mètres et uniquement du point central au bord du cercle à 200 mètres.

Certains scopes ont à la fois un réticule de MOA avec des marques de hachage internes et un réglage de tourelle de MOA. Un bon exemple est la lunette de visée 3-9 × 40, réticule MOA. Cela garde les choses simples comme les marques de hachage et le match de réglage de la tourelle. C’est le système de mesure standard que nous connaissons et aimons tous, ainsi que la façon dont nous mesurons la taille des groupes de tir afin que cela ait un sens.

Mil-Point Expliqué

J'espère que vous aimez les métriques car il y aura beaucoup de métriques à partir de maintenant. Un Mil-Point est basé sur des radians dont il y a 6,28 dans un cercle. Il y a 1 000 mils dans un radian. Si vous convertissez un Mil-Dot à notre système, il mesure 3,6 pouces à 100 mètres et 3,6 pieds à 1 000 mètres. Il y a 3,44 mil dans un protocole d'entente. Ce système a été conçu spécifiquement pour l’estimation de la portée de l’artillerie et de la carabine longue distance, permettant ainsi d’atteindre rapidement et facilement votre cible. À l'intérieur de votre réticule Mil-Point, des marques de hachage seront définies à une distance d'un moulin comme cette lunette de visée tactique 3-15 × 50, réticule mil dot. D'autres incluront également des marques de hachage intermédiaires au demi point Mil-Point. Vous pouvez également mesurer la taille des points en mils et de bout en bout pour une plus grande précision.

Bien sûr, les Mil-Point sont basés sur le système métrique et c’est ici que les choses commencent à devenir poilues. La plupart des optiques dotées de réticules Mil-Point ont un réglage de tourelle MOA. Je ne sais pas du tout pourquoi, peut-être parce que les fabricants de scope sont en ligue avec l'industrie des mathématiques. Donc, si cela vous convient, vous devrez faire quelques calculs rapides dans votre tête ou si vous avez un stylo, du papier et une calculatrice à portée de main, voici la formule.

Pour déterminer la distance à la cible (en supposant que vous ayez une idée de la taille de la cible), utilisez cette formule:

Système:

(Distance en verges) = 1000/36 (ou 27,7) x (taille de l'objet en pouces) / Mils

Système métrique:

Distance en kilomètres = Taille en mètres / Mils

Par exemple, un homme de 6 pieds de hauteur mesurant 3 Mil-Point se situerait à près de 680 mètres. Évidemment, vous ne saurez presque jamais la taille exacte de la cible en pouces, vous devinerez. Cependant, c’est également là que les Mil-Point aident. Si vous pouvez voir où votre coup a été tiré, vous pouvez mesurer la distance entre le coup et la cible en mils et ajuster en conséquence. Vous pouvez également utiliser les points Mil-Dots pour ajuster le vent et la chute de balle.

Alors maintenant, pour atteindre votre cible, vous pouvez rester dans Mil-Point ou ajuster votre réticule. Vous devez également calculer votre chute de balle, qui dépend de vos munitions, mais il s'agit d'un sujet pour un autre article. Si vous tirez et constatez que la balle a atteint 2 Mils, vous devez convertir les Mils en MOA afin de procéder aux ajustements de votre viseur (rappelez-vous qu'un MOA correspond à 3,44 Mills). À moins que vous ayez besoin de savoir exactement, je suggère d’arrondir et de multiplier simplement 3,5 par le nombre de millièmes requis pour obtenir le protocole d’entente. Dans ce cas, 3,5 x 2 = 7 MOA. Dans la mesure où un MOA correspond à quatre clics de votre tourelle, ce qui équivaut à 28 clics à ajuster. Vous pouvez également simplement tenir sur la bonne distance sans calcul.

Le meilleur moyen d'éviter tout ce non-sens est de dépenser de l'argent et d'obtenir un oscilloscope Mil-Point dont le réticule et les ajustements sont exprimés en Mils. Les ajustements se feront en 1/10 mil, ce qui correspond à environ 0,36 pouce par clic.

Plan focal

Perdu encore? Tu seras bientôt. Les lunettes de visée pour fusil sont placées dans les premier (avant) et deuxième (arrière) plans focaux. Si vous avez une étendue de puissance fixe, cela ne fait aucune différence. Si vous avez une portée de grossissement variable, cela compte beaucoup. La plupart des oscilloscopes utilisent le plan focal arrière. Cela signifie que la taille du réticule change par rapport à la cible lorsque vous augmentez ou diminuez le grossissement. La taille du réticule reste en fait la même, mais à mesure que la cible grossit ou grossit à cause de l’agrandissement, la ligne du réticule et les marques de hachage apparaissent plus larges (à faible grossissement) ou plus étroites (à fort grossissement).

Évidemment, étant donné que la taille du réticule par rapport à la cible change, vous ne pouvez pas l’utiliser pour mesurer une distance. Pour compenser, les fabricants définissent les marques en forme de dièse sur le réticule de manière à ne mesurer que la distance au grossissement le plus élevé. Comme vous n’avez généralement besoin que de mesurer la distance avec précision pour une longue distance, ce n’est pas un problème mais vous devez le garder à l’esprit.

Certains télescopes tactiques placent plutôt le réticule sur le premier plan focal. Dans ce cas, la taille du réticule change avec le grossissement de sorte que, quel que soit le zoom que vous effectuez sur la cible, celle-ci occupe le même nombre de milles. De cette façon, vous pouvez mesurer la distance en tout point de la plage de grossissement.
