Viseurs: viseur télescopique

Dans les derniers messages, nous avons couvert beaucoup de détails sur différents types de viseur de fer. Dans la prochaine série de messages, nous allons couvrir un autre type de viseur, la viseur télescopique.

Une caractéristique en commun parmi les différents types de viseurs de fer que nous avons étudiés précédemment est qu'ils n'effectuent aucun grossissement d'image. Par conséquent, si l'utilisateur a une mauvaise vue ou si la cible est un peu plus loin, ils sont moins efficaces. Le viseur télescopique tente de résoudre ce problème.

Le premier télescope a été inventé par un Allemand-Hollandais nommé Hans aux Pays-Bas en 1608. Des améliorations ultérieures ont été faites par d'autres utilisateurs, y compris le célèbre scientifique italien. Peu de temps après, les télescopes furent rapidement utilisés pour la guerre, pour des tâches telles que l'observation des formations ennemies, la localisation des obus d'artillerie, l'observation des navires ennemis, etc. Il est donc très surprenant de découvrir que les viseurs télescopiques n'étaient pas utilisé dans les armes à feu depuis très longtemps. En fait, la première mention d'un télescope dans un viseur d'armes à feu est survenue vers 1835-1840, soit près de 230 ans après l'invention du télescope!

La première mention de viseurs télescopiques a été par John Chapman dans le livre The Improved American Rifle, publié en 1844. L'auteur mentionne qu'il était un ingénieur civil de formation et avait donné à Morgan James d'Utica, NY, les concepts et une partie de la conception d'un viseur que James avait construit pour lui. La viseur de Chapman-James était la première viseur télescopique connue conçue pour des armes à feu. Des améliorations ultérieures ont été faites en 1855 par un certain William Malcolm de Syracuse, NY, qui a appris à fabriquer des télescopes auprès d'un fabricant de télescopes. Ces viseurs étaient utilisés pendant la guerre civile américaine. La première viseur télescopique qui a bien fonctionné pour une utilisation pratique, a été inventée en 1880 par un août de la ville, l'Autriche, qui a travaillé comme commissaire forestier du prince Reuss. D'autres améliorations ont été apportées par différentes parties et bientôt, une entreprise autrichienne nommée a commencé la production en usine, devenant ainsi le plus ancien fabricant connu de lunettes de visée. C'est donc près des années 1900 que la popularité des viseurs télescopiques a vraiment commencé. La société est toujours présente en tant que division du groupe Swarovski (les mêmes personnes connues pour la fabrication de bijoux et de lustres en cristal Swarovski) et fabrique toujours des lunettes de visée de qualité.

Les viseurs télescopiques sont de deux types: (a) grossissement fixe et (b) grossissement variable. Les champs d'agrandissement variables peuvent changer leur grossissement via une commande de zoom et peuvent donc s'ajuster à des plages et des conditions d'éclairage variables.

Les viseurs télescopiques ont généralement des réticules pour rendre la visée plus précise. L'image ci-dessous montre différents types de réticules:

réticules

Le réticule classique que l'on voit dans les films est généralement le type de réticule montré ci-dessus. Il faut noter que si les lignes fines conviennent à la visée de précision, elles tendent généralement à se perdre dans des arrière-plans complexes. Les lignes plus épaisses sont plus visibles sur les arrière-plans bruyants, mais elles perdent une partie de la précision. Par conséquent, les oscilloscopes modernes utilisent un mélange des deux, (c'est-à-dire) des lignes plus épaisses vers l'extérieur et des lignes fines vers le centre de la lunette.

La plupart des instruments modernes ont également des moyens de déterminer la distance à la cible, de sorte que le fusil peut être ajusté de manière appropriée pour l'élévation et la dérive. Ceci est fait en faisant une série de marques graduées sur les réticules, comme on le voit dans les images de réticule Mil-Dot, Modern Rangefinding et SVD Type ci-dessus.

De telles marques facilitent l'estimation de la portée d'une cible si sa hauteur ou sa largeur sont approximativement connues à l'avance. Par exemple, dans la portée, utilisée par les tireurs d'élite néerlandais, un objet mesurant 1 mètre de haut ou 1 mètre de large à une distance de 1000 mètres apparaîtra exactement comme la largeur ou la hauteur entre deux des points de l'image réticulaire ci-dessus . Par conséquent, la distance à une cible est déterminée par la formule: distance en mètres = (hauteur ou largeur connue de la cible / nombre de points) * 1000

Donc, disons que l'utilisateur vise la portée d'une cible humaine. Dites que la cible humaine se tient à environ 3 points, vu à travers le champ d'application. En supposant qu'un humain moyen mesure environ 1,8 mètre de haut, la distance par rapport à la cible humaine est estimée à (1,8 / 3) * 1000 = 600 mètres.

Maintenant, en connaissant la distance à la cible et en sachant comment son fusil effectue à différentes distances, l'utilisateur peut ajuster l'altitude et le vent de l'arme en conséquence.

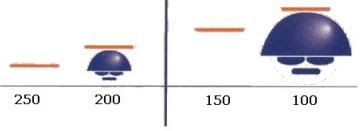

Il existe également un moyen encore plus rapide d'estimer la distance, qui n'implique aucune arithmétique. Notez que dans la moitié inférieure du réticule de l'image de portée ci-dessus, il y a une ligne horizontale et au-dessus, il y a une série de lignes horizontales plus courtes dans une formation en escalier. Ces lignes peuvent également être utilisées pour déterminer la distance en utilisant une cible humaine comme échelle, sans faire aucune arithmétique mentale. Pour estimer les distances de 100-250 mètres, l'utilisateur encadre simplement la tête de la cible entre les lignes horizontales comme indiqué dans l'image ci-dessous. La tête humaine moyenne avec casque mesure environ 0,25 mètre de haut. Lorsqu'elles sont vues à travers la portée, les deux lignes qui encadrent le mieux la tête de la cible indiquent à l'utilisateur la distance approximative par rapport à la cible.

réticule

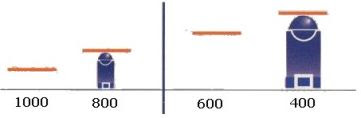

Pour indiquer des distances comprises entre 400 et 1000 mètres, l'utilisateur encadre le haut du corps de la cible (c'est-à-dire la zone entre la tête et la boucle de ceinture) entre les mêmes lignes horizontales et estime la distance comme suit:

réticule

De même, pour l'autre portée de détection de portée, elle peut viser une cible de largeur connue, telle qu'un réservoir, et la portée peut être facilement recherchée:

télémètre

D'après l'image ci-dessus, on peut dire que le réservoir est à environ 275 mètres.
